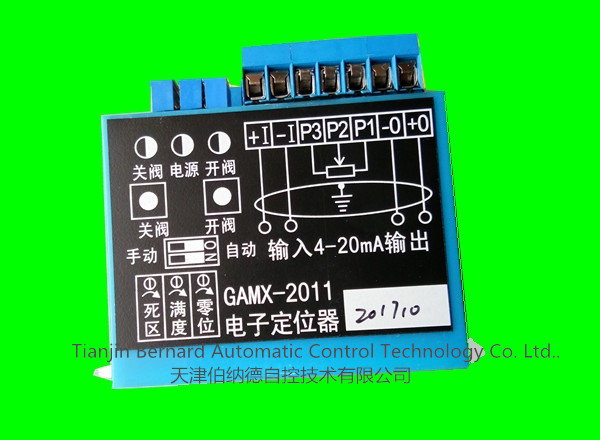

伯納德自控GAMX-2011位置定位器模塊技術說明

GAMX-2011定位器模塊特點：
輸入電流4-20mADC輸入阻抗250歐姆
輸出電流4－20mADC輸出負載270歐姆
内置電子刹車，防機械惰走
輸入斷信号執行器保持原位（特殊要求開閥或關閥）
無觸點功率輸出AC220V
GAMX-2011定位器模塊調試方法
按電路圖将電子定位器與電動執行器連接，并确認無誤。接通220V電源，定位器電源指示燈亮，将撥碼撥到OFF，轉入手動操作，按關閥按鍵執行器向關向運行，關向指示燈亮（紅），全關到位後，旋轉零位電位器使閥位輸出爲4mA；按開閥按鍵執行器向開向運行，全開到位後，旋轉滿度電位器使閥位輸出爲20mA。再反複運行執行器全關和全開并調節零位和滿度電位器，直至全關對應閥位輸出4mA，全開對應閥位輸出20mA，手動調試結束，最後将撥碼開關撥到自動，定位器轉入自動狀态，電位器跟蹤輸入信号，如有震蕩可适當調整死區電位器。
